土壓傳感器標定以及零點時間漂移考核

1、土壓傳感器標定

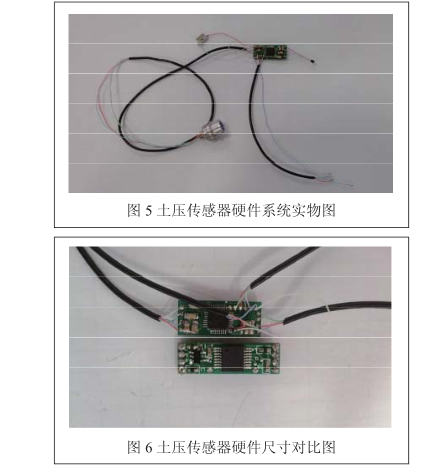

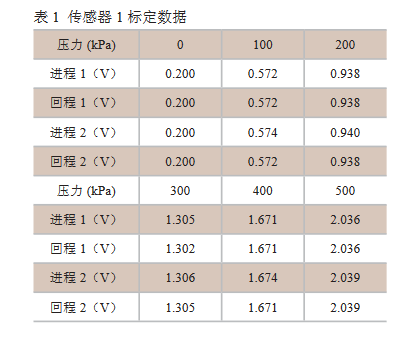

土壓傳感器硬件單元實物圖，如圖 5 所示，信號調理單元尺寸為 8.5×19.9mm，相比之下原土壓傳感器信號調理單元尺寸（7.6×25mm）有所減小，如圖 6所示。標定的具體流程：首先，將傳感器置于標定箱中，將傳感器輸入輸出接口與標定箱內電接口連接，穩壓電源 5V 供電端和數字繁用表輸入端分別與標定箱外相應的電接口連接。上電之后，視傳感器輸出電壓與傳感器零點設定值 0.200V 的差值，決定是否按動微動開關實行清零操作。之后，關閉密封標定箱，調節試驗箱控制柜進行標定。由于土壓傳感器最大工作壓力為 500kPa，在標定之前，首先進行兩次傳感器預壓，即使標定箱內壓力從 0kPa 加壓到 500kPa，然后放氣至常壓，本操作重復執行兩次。接著就可以進行正常標定，操作試驗箱控制柜控制標定箱內壓力范圍為0~500kPa，正反行程標定均是每隔 100kPa 設置一個標定點，在標定點處分別記錄此時傳感器輸出電壓值。為了考核傳感器重復性等特性，實行兩次正反行程標定。實驗記錄如表 1 所示。由表 1 標定數據計算得到變送器 1 的非線性度為 0.1621%，滯后 0.1089%，重復性為 0.1634%。
